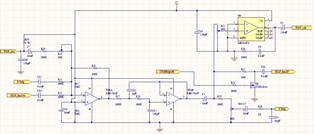

quelli via computer e renderli disponibili al gestore del nodo. Analizzando lo schema si potranno infatti individuare gli ingressi sul lato sinistro e le uscite su quello destro. La parte centrale realizza un doppio stadio mediante un amplificatore operazionale di tipo LM358.
L'ingresso di questo mixer e' di tipo invertente e realizza un circuito sommatore, in grado cioe' di fornire un segnale in uscita dato dalla miscelazione dei segnali applicati ai suoi ingressi, seguito da un secondo stadio che fornisce un ingresso ad alta impedenza al precedente e fornisce al tempo stesso un segnale sufficiente ad essere applicato ad un piccolo amplificatore audio.

Per quanto riguarda i segnali in ingresso, possiamo individuare i seguenti:

• IRLP_mic. Consiste nel segnale audio prelevato da un microfono tipo da computer e consente al gestore del nodo di poter parlare in console e far sentire la propria voce sia dal lato Internet che via radio. Si noti la presenza della tensione di 5V presente attraverso la R18, la quale consente di alimentare la capsula preamplificata dei microfoni per computer.
• RXirlp. Si tratta del segnale audio proveniente dall'apparato radio presente nel sistema del nodo VoIP. In questo modo sara' possibile monitorare quanto viene ricevuto via radio.
• IRLP_lineOut. Si tratta del segnale audio proveniente dall'uscita della scheda audio del computer. In questo caso sara' possibile monitorare quanto viene ricevuto dal lato digitale Internet.

A questo punto controllando sul lato destro dello schema sara' possibile individuare le seguenti uscite audio:

• IRLP_spkr. Questo segnale di uscita e' disponibile attraverso un piccolo amplificatore audio (LM386) che consente il collegamento di un altoparlante per poter sentire tutto il traffico proveniente sia dal lato radio che da quello Internet del VoIP.
• TXirlp. Questo e' il segnale audio che dovra' essere applicato all'ingresso audio (tipicamente l'ingresso microfonico) dell'apparato radio. Questo segnale consente di inviare via radio sia il traffico proveniente da Internet che quello locale generato dal microfono per computer connesso su IRLP_mic.
• IRLP_lineIN. Questo segnale deve essere collegato all'ingresso audio LINE-IN della scheda audio del computer. In genere e' preferibile usare questo ingresso rispetto alla presa microfonica, in quanto quest'ultima potrebbe disporre di amplificatore che creerebbe inutili distorsioni al segnale inviato via Internet.

Sempre dallo schema potrete vedere un ulteriore ingresso siglato DTMFirlpOff, il quale consente di non far passare su Internet i codici DTMF ricevuti via radio. Questo segnale deve essere necessariamente fornito dal decoder DTMF usato nel controller (che non viene indicato in questo particolare schema elettrico). In sostanza consente di portare in conduzione il MOSFET Q8 e mettere in mute il LINE-IN in presenza di toni DTMF.
Le regolazioni dei livelli audio da/per l'apparato radio e il computer possono essere controllati dai seguenti comandi:

• R33 controlla la sensibilita' del microfono per computer da usarsi come trasmissione locale dalla console del nodo.
• R32 controlla l'amplificatore audio che pilota l'altoparlantino usato come monitor di sistema.
• R34 consente di dosare la quantita' di segnale audio da applicare all'ingresso microfonico dell'apparato radio.

Si notino sugli ingressi e uscite la presenza dei condensatori di disaccoppiamento con le componenti in continua e di adattamento tra il mixer e il resto del controller o del circuito d'interfacciamento usato per IRLP ed EchoLink.
Il circuito richiede una tensione unica di +5V per il suo funzionamento e pertanto risulta abbastanza pratico per essere incorporato in un sistema gia' esistente.
